UTP 케이블의 정의 및 종류와 MDI,MDIX,Auto MDI/MDIX

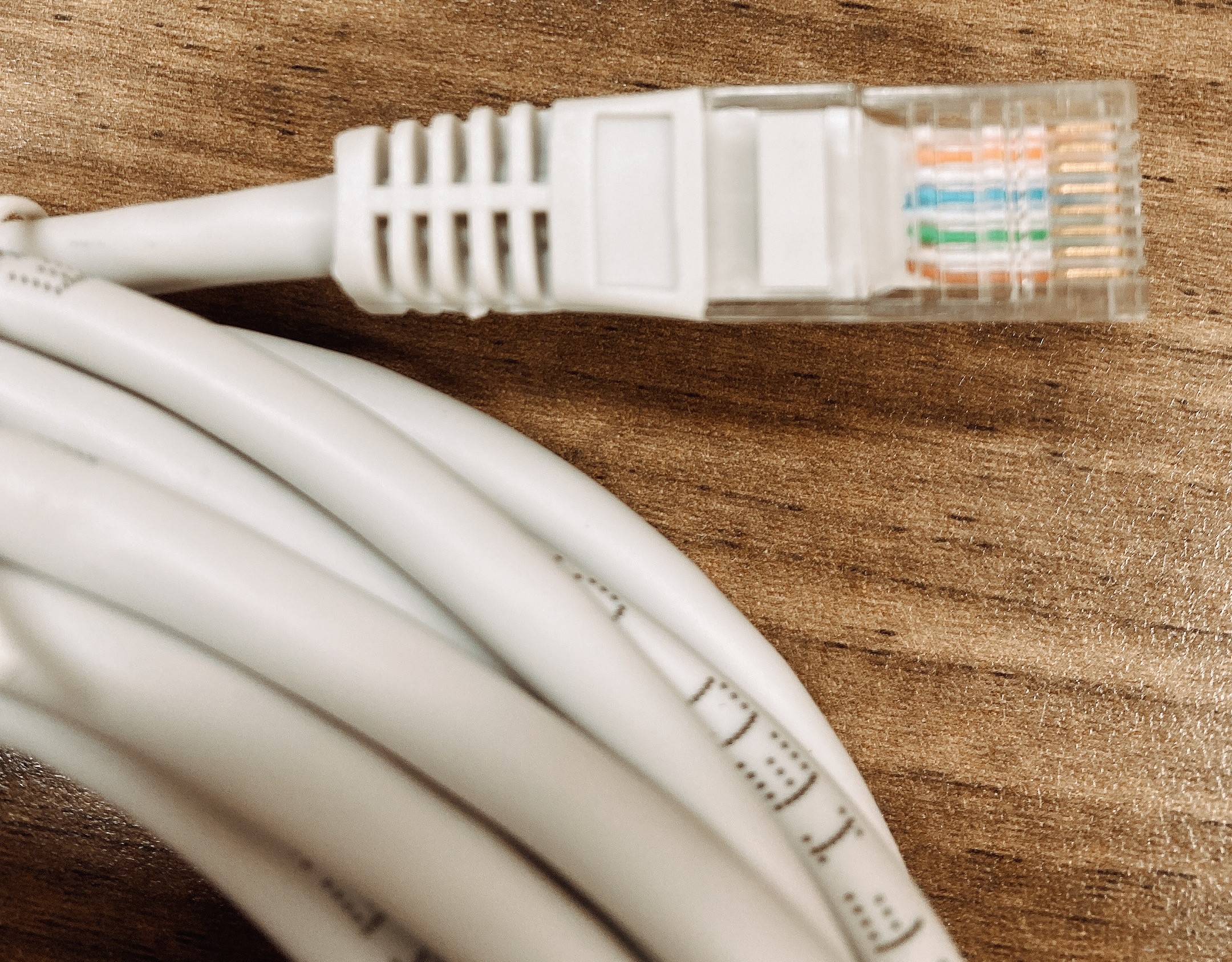

UTP 케이블(랜 케이블)

UTP 케이블은 Unshieded Twisted pair Cable의 약자로 절연체로 감싸여 있지 않은 두 가닥씩 꼬여 있는 케이블을 의미한다.

현재 인터넷을 이용하기 위해 흔히 사용되는 케이블로 공유기와 PC 연결 등 네트워크 구축을 위해 사용되고 있다.

UTP 케이블을 보면 8개의 구리선으로 구성되어 있으며 주황색, 초록색, 파랑색, 갈색 4가지 색이 줄무니선 색선이 페어로 꼬여 있다.

UTP 케이블이 페어로 꼬여있는 이유는 일직선의 단선은 주변의 강한 전자기 신호에 유도기전력이 발생하여 전기가 흐르게 되고 이는 신호를 왜곡시키기 때문에 꼬여져 있는 선을 사용함으로써 전자기적 간섭을 상쇄하기 위함이다.

다이렉트 케이블과 크로스 케이블

UTP 케이블은 T568A와 T568B 2가지의 배선 표준을 사용한다.

T568A는 초띠-초-주띠-파-파띠-주-갈띠-갈 순으로 배선되며

T568B는 주띠-주-초띠-파-파띠-초-갈띠-갈 순으로 배선된다.

다이렉트 케이블

다이렉트 케이블은 케이블의 양쪽 끝이 T568B로 배선되어 있는 케이블이며 영어권에서는 straight through 라고 표현되고 있다.

통신방식이 서로 다른 장비(DTE-DCE) 연결할 때 사용하는 케이블로 예를 들어 PC-스위치, PC-공유기 연결에 사용한다.

크로스 케이블

크로스 케이블은 케이블의 한쪽이 T568A로 배선되고 반대쪽이 T568B로 배선되어 있는 케이블로 영어권에서는 crossover 라고 표현되고 있다.

통신방식이 서로 다른 장비(DTE-DTE or DCE-DCE) 연결할 때 사용하는 케이블로 예를 들어 PC-PC, 스위치-스위치 연결에 사용한다.

MDI 연결 방식

장비 간에 다이렉트 케이블 연결 방식을 취하는 것으로 송신에 1, 2핀 수신에 3, 6핀을 사용하는 DTE(PC, 서버 등)와 수신에 1, 2핀 송신에 3, 6핀을 사용하는 DCE(스위치, 공유기 등)이 케이블에서 순서 변화 없이 그대로 연결되는 것을 의미한다.

MDIX 연결방식

장비 간에 크로스 케이블 견결 방식을 취하는 것으로 송신과 수신 유형이 동일한 경우에 케이블 순서 변화를 통하여 1핀과 3핀, 2핀과 6핀을 교차하도록 연결되는 것을 의미한다.

Auto MDI/MDIX

스위치 등의 장비에서 다이렉트 케이블 또는 크로스 케이블 연결을 자동으로 인식하여 송신과 수신 핀을 알아서 판단해주는 것을 의미한다.





- 끝 -
